Anritsu Compact USB Vector Network Analyzer MS46122B
- Genişletilmiş K™ portları ile 43,5 GHz’e kadar garantili performans
- PC kontrolü, harici bilgisayar işlem gücünden ve işlevselliğinden yararlanır
- Tezgah ve raf alanının verimli kullanımı için kompakt 1U yüksekliğinde paket
- Yerleşik veri depolama yok, güvenli uygulamalarda veri temizleme ihtiyacını ortadan kaldırır
- Zaman geçidi seçeneği ile zaman alanı, daha kolay ve daha hızlı hata tanımlama sağlar
- ShockLine ailesi içinde ortak bir GUI arayüzü, modeller arasındaki geçiş maliyetlerini azaltır
- Evrensel Fikstür Çıkarma (UFX) yazılım seçeneği, test fikstürü çıkarma için gelişmiş de-embedding araçları sağlar
Ürün Özellikleri
Opsiyonlar
Dokümanlar
Uygulamalar
Ürün Özellikleri

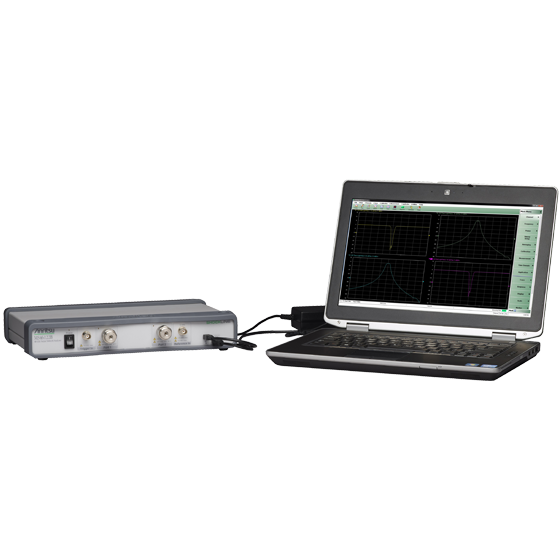

ShockLine™ MS46122B serisi, 1 MHz ila 8/20/43,5 GHz frekans aralığına sahip üç adet PC kontrollü, kompakt vektör ağ analizöründen (VNA) oluşmaktadır. Seri, yüksek frekanslarda dahili VNA mimarisini basitleştiren, cihaz maliyetini azaltan ve doğruluğu ve ölçüm tekrarlanabilirliğini artıran patentli shockline VNA-on-chip teknolojisinden yararlanır.
ShockLine MS46122B serisinin tüm üyeleri, üretim, mühendislik ve eğitim kuruluşlarındaki RF ve mikrodalga uygulamalarına yönelik düşük maliyetli, tam tersine çevrilebilir, 2 portlu VNA’lardır. Her üç VNA da nokta başına 130 mikrosaniye tarama hızına ve 100 dB’den daha iyi dinamik aralığa sahiptir, bu da onları pasif 5G mmWave bileşenlerini ölçmek de dahil olmak üzere çeşitli cihaz test uygulamaları için uygun hale getirir.
Bu VNA’lar çok kompakt ve taşınabilir bir 1U kasada paketlenmiştir, kullanıcı tarafından sağlanan bir bilgisayardan USB aracılığıyla harici olarak kontrol edilir ve harici bir güç kaynağı tuğlası kullanılarak çalıştırılır. ShockLine MS46122B VNA serisi, ShockLine VNA ailesinin geri kalanıyla aynı grafik kullanıcı arayüzü (GUI) ve sürücü yazılımı kullanılarak kontrol edilir. Seride herhangi bir yerleşik bellek bulunmaz, bu da güvenli uygulamalarda kullanımlarını kolaylaştırır. Düşük maliyet, küçük boyut ve iyi performans kombinasyonu, ShockLine MS46122B VNA serisini taşınabilirlik ve alan verimliliğinin önemli olduğu pasif cihaz test uygulamaları için ideal hale getirir.
Opsiyonlar
Frequency Options (select one frequency option only)
| Option | Description |
| MS46122B-010 | 1 MHz — 8 GHz, type N(f) ports |
| MS46122B-020 | 1 MHz — 20 GHz, type ruggedized K(m) ports (compatible with 3.5 mm and SMA connectors) |
| MS46122B-043 | 1 MHz – 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors) |
Other Options
| Option | Description |
| MS46122B-002 | Time Domain with Time Gating |
| MS46122B-024 | Universal Fixture Extraction |
