- 5’i 1 arada (gerilim kaynağı, akım kaynağı, I/V/R ölçümü)
- Geniş ölçüm aralığı, 200V ila 1μV, 10A ila 10pA, 200MΩ ila 10μΩ
- Darbe modunu destekleme, minimum darbe genişliği 150μs【1】
- 100μV, 600pA, 300μΩ’a kadar temel doğruluk
- Maksimum örnekleme hızı 100ksps
- Kaynak ve alıcı (4 çeyrek) çalışması
- 2/4/6 telli direnç ölçümü
- Hesap makinesi işlevi sağlayan ücretsiz PC uygulama yazılımı
- Doğrusal merdiven süpürme, logaritmik merdiven süpürme ve özel süpürme desteği
- 4,3 inç LCD ekran, basit işlem arayüzü, kullanımı kolay
- SEQ test fonksiyonu ve I-V karakteristik analizi
- Sinyal jeneratörü ve kare dalga desteği
- Dijital I/O ve harici tetik kontrolü
- LAN bağlantı noktası, RS232 arayüzü
- SCPI protokolünü destekleme
- Ekran görüntüsü depolamayı destekleyen ön USB bağlantı noktası
Açıklama【1】：Yalnızca N2610-100-03 bu işlevi destekler.
5’i 1 arada (gerilim kaynağı, akım kaynağı, I/V/R ölçümü)

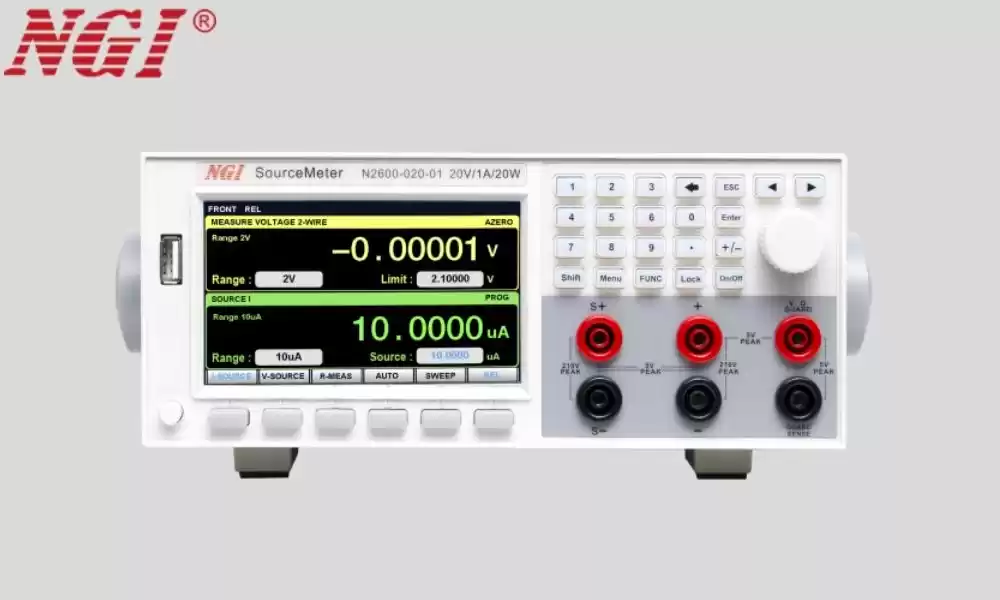

N2600 serisi, standart bir ½ 19 inç 2U şasi kullanır. Kaynak ve ölçüm devrelerini kompakt bağımsız bir cihaza entegre etmek, test sistemi geliştirme, kurulum ve bakım süresini büyük ölçüde azaltırken, test tezgahı alanından tasarruf sağlar ve toplam satın alma maliyetini düşürür.
N2600 Serisi SMU’nun hassas kuplaj özelliği, ayrık cihazlara göre birçok avantaj sunar. Doğru çıkış voltajı ve akım kaynakları sağlarken, akım, voltaj ve direnci ölçebilir ve DUT’u ara sıra aşırı yük, termal kaçak vb. durumlarda hasar görmekten koruyabilen yüksek bir test yanıt hızına sahiptir.
Kaynak veya yük olarak dört kadranlı çalışma
Dört kadran: Güç kadranı, X ekseni olarak voltaj ve Y ekseni olarak akım ile oluşturulan kadran diyagramını ifade eder. Birinci ve üçüncü kadranda voltaj ve akım aynı yöne gider ve SMU DUT’a güç sağlar, buna kaynak modu denir. İkinci ve dördüncü çeyreklerde, voltaj ve akım ters yöne gider, DUT SMU’ya boşalır ve SMU pasif olarak gelen akımı emer ve akım için bir geri dönüş yolu sağlar, bu da sink modu olarak adlandırılır.
I-V karakteristikleri
Genellikle, bir DUT’un I-V karakterizasyonu, son derece hassas ampermetre, voltmetre, voltaj kaynağı ve akım kaynağının kullanılmasını gerektirir. Bu cihazların her birini programlama, senkronize etme, bağlama, ölçme ve analiz etme süreci karmaşıktır, zaman alır ve aşırı test tezgahı alanı kaplar.N2600 serisi test sürecini büyük ölçüde basitleştirebilir ve test tezgahı alanı işgalini azaltabilir. N2600 4 kadranlı çalışma sağlar. 1. ve 3. kadranda çalışırken, N2600 DUT’a güç çıkışı sağlamak için bir güç kaynağı görevi görür. 2. ve 4. kadranda çalışırken, N2600 enerjiyi emmek için bir alıcı (yük) görevi görür. Kaynak veya sink modunda, N2600 voltaj, akım ve direnci ölçebilir, bu da onu malzeme araştırması, elektronik, yarı iletken vb. gibi DUT’nin I-V karakterizasyonu için ideal bir seçim haline getirir.
Güç zarfı
Geleneksel matris güç kaynağından farklı olarak, aynı güç altında, N2600’de kullanıcılar gerçek ihtiyaçlara göre yüksek voltaj ve düşük akım veya düşük voltaj ve yüksek akım çıkışı seçebilirler. N2600’ün kaynak/emici limiti de farklı özellikler seçilerek farklılaştırılabilir.
N2600-020-01 source/sink limit: ±21V@±1.05A N2600-200-01 source/sink limit: ±21V@±1.05A ±210V@±105mA
N2610-100-03 source/sink limit: ±21V@±3.15A ±105V@±1.05A ±105V@±10.5A(pulse mode only)
Çeşitli tarama modları
N2600 doğrusal merdiven taramasını, logaritmik merdiven taramasını, özel taramayı ve yerleşik taramayı destekler. Tarama modu, fonksiyonel ilişki ve koruma noktası ayarlandıktan sonra otomatik olarak çalışır ve bu da test verimliliğini büyük ölçüde hızlandırır. Tarama tek olaylı veya sürekli çalışmaya ayarlanabilir, bu da N2600’ü I/V, I/R, V/I ve V/R karakterizasyonu için ideal hale getirir.
– Doğrusal merdiven süpürme: başlangıç seviyesinden bitiş seviyesine eşit doğrusal adımlarla süpürme
– Logaritmik merdiven taraması: her on yılda belirli sayıda adımla log ölçeğinde tarama
– Özel tarama: kullanıcı tanımlı ayara izin verir
– Dahili tarama: 100 ayar arama için sistemde saklanır.
2/4/6 telli direnç ölçümü
N2600 SMU, yalnızca yüksek hassasiyetli voltaj ve akım ölçümünü desteklemekle kalmayan, aynı zamanda çeşitli test senaryoları için uygun olan 2/4/6 telli direnç ölçümünü de destekleyen yüksek hassasiyetli bir dijital multimetre işlevini entegre eder.
2 telli direnç ölçümü, test uçlarının neden olduğu voltaj düşüşü kaybına bakılmaksızın, test uçlarının direncinin ölçülecek dirençten çok daha küçük olduğu test senaryoları için uygundur.
4 telli direnç ölçümü, düşük değerli dirençleri ölçmek için uygundur. N2600 SMU, test ucu etkilerini ortadan kaldıran bir otomatik düzeltme işlevine sahiptir.
6 telli direnç ölçümü: Ölçülen direnç diğer dirençlerle paralel bağlandığında, diğer dirençler şönt yapacak ve testi etkileyecektir. N2600 SMU, PCB üzerindeki dirençlerin yerinde ölçümünü sağlamak için 6 telli direnç ölçümü kullanır.
Üretim testi verimliliğini artırmak için otomasyon
N2600 SMU, bağlantıları değiştirmeden veya ek cihazlar kullanmadan yüksek hassasiyetli ölçümler yaparken yüksek hassasiyetli voltaj ve akım kaynakları sağlar, bu da üretim test verimliliğini büyük ölçüde artırır. Aynı zamanda üretim uygulamalarının verim gereksinimlerini karşılamak için N2600, yavaş bilgisayar kontrolü veya GPIB iletişimi kullanmadan karmaşık test dizilerini çalıştırmak için birçok yerleşik işleve sahiptir.
Büyük LCD ekran
N2600 SMU 4,3 inç LCD ekran ile donatılmıştır. Geleneksel VFD ekranlarla karşılaştırıldığında, LCD ekranlar düşük güç tüketimi, küçük boyut ve düşük radyasyon avantajlarına sahiptir. Aynı zamanda, profesyonel arayüz tasarımı ile birlikte, N2600’ün kullanımı kolaydır ve geri okuma ekranı sezgisel ve kapsamlıdır.
Kolay sistem entegrasyonu için uzaktan kumanda
NGI, kullanıcılara çeşitli uygulama senaryolarının test ihtiyaçlarını karşılayabilecek ücretsiz bir PC uygulama yazılımı sağlar.N2600 SMU, LAN portu ve RS232 arayüzü ile donatılmıştır ve SCPI / Modbus komutlarını destekler.
