SPEAG'ın misyonu, statikten optik frekanslara kadar elektromanyetik yakın ve uzak alanların doğru değerlendirilmesi için en güvenilir, verimli, kullanıcı dostu ve gelişmiş sayısal araçların ve enstrümantasyonun lider geliştiricisi ve üreticisi olarak konumunu genişletmek ve güçlendirmektir.

Ürünlerimiz, insan vücuduna yakın ve içinde olduğu gibi karmaşık ortamlardaki EM alanlarının değerlendirilmesi ve optimizasyonu için mevcut en iyi ürünlerdir. Tipik uygulamalar arasında EM güvenliği ve cep telefonları, MRI ve tıbbi implantların tasarım optimizasyonu yer almaktadır.

SPEAG'ın başarısının temel taşı, doğruluk ve verimlilikten ödün vermeden en yeni ürün ve çözümlerin geliştirilmesini sağlamak için Ar-Ge'ye yaptığı güçlü yatırım ve önde gelen araştırma kurumlarıyla kurduğu stratejik ortaklıklardır.

Sistemler

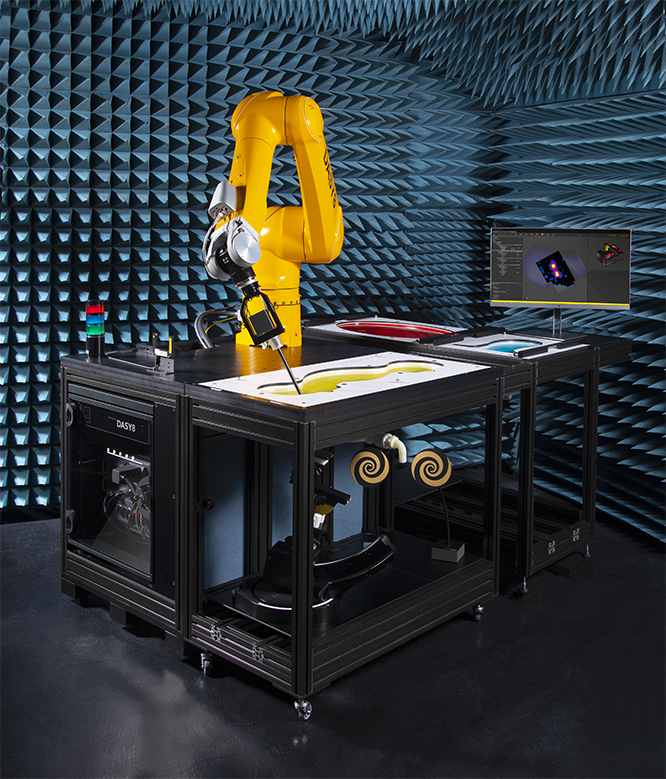

DASY8 Sistemleri

DASY8 ve DASY83D nedir?

Dozimetrik Değerlendirme Sistemimiz (DASY), ilk olarak 1994 yılında tanıtılan robot tabanlı yüksek hassasiyetli bir elektromanyetik (EM) yakın alan tarama platformudur. O tarihten bu yana dünya çapında 1000’den fazla sistem kurulmuştur. DASY’nin 8. nesli olan DASY8, tüm ulusal (örn. FCC, CENELEC) ve uluslararası kılavuzlara, standartlara ve yönetmeliklere (örn. IEC, IEEE, ICNIRP) uygunluğu test etmek ve 3 kHz’den 110 GHz’e kadar EM maruziyetiyle ilgili çok çeşitli Ar-Ge ölçüm görevleri için en hassas ve gelişmiş esnek tarama platformudur. DASY8 için çeşitli uygulamaya özel donanım ve yazılım modülleri mevcuttur.

DASY83D, cSAR3D sisteminin DASY8 Modüllerinden herhangi biriyle tam entegrasyonudur ve cSAR3D ile otomatik SAR ön taramasından altın standart DASY8 kullanılarak tam değerlendirmelere sorunsuz bir şekilde geçiş yapan birleşik bir sistem sunar.

Modül SAR :DASY8 Modül SAR / APD, SAR ölçümlerine dayalı olarak 4 MHz’den 10 GHz’e kadar yerel ve tüm vücuda özgü emilim oranı (SAR) sınırlarına ve 6 GHz’den 10 GHz’e kadar emilen güç yoğunluğuna (APD) uygunluğun gösterilmesi için optimize edilmiştir.
Modül APD : DASY8 Modül APD, 10 ila 45 GHz arasındaki emilen güç denisty limitlerine uygunluğun gösterilmesi için optimize edilmiştir
Modül mmWave :DASY8 Modülü mmWave, en küçük pseudo-vektör elektrik (E-) alan probu kullanılarak 6 ila 110 GHz arasındaki olay PD limitlerine uygunluğun gösterilmesi için optimize edilmiştir.
Modül WPT : DASY8 Modül WPT, 3 kHz ila 4 MHz arasında çalışan manyetik alan kaynaklarının (örn. kablosuz güç aktarım (WPT) sistemleri) temel kısıtlamalara ve ayrıca referans seviyelerine uygunluğunun gösterilmesi için optimize edilmiştir.
Modül HAC : DASY8 Modül HAC, IEEE C63.19-2019 ile işitme cihazı uyumluluğunun (HAC) etkili bir şekilde gösterilmesi için optimize edilmiştir.
Modül R&D : DASY8 Modül Ar-Ge, SPEAG’ın kendi ve üçüncü taraf probları ile kullanıcıya özel taramalar gerçekleştirmek için optimize edilmiştir. En yaygın görevler için çeşitli Jupyter Notebook tabanlı grafik kullanıcı arayüzleri kullanıma sunulmuştur.
Modül c3D: DASY8 Modülü c3D, cSAR3D sistemlerini DASY8 MP8I TX2-90XL platformuna entegre eder.
Modül AIMD: DASY8 Modülü AIMD, vücuda yerleştirilebilir aktif tıbbi cihazların (AIMD) manyetik rezonans güvenliğinin gösterilmesi için geliştirilmiştir.

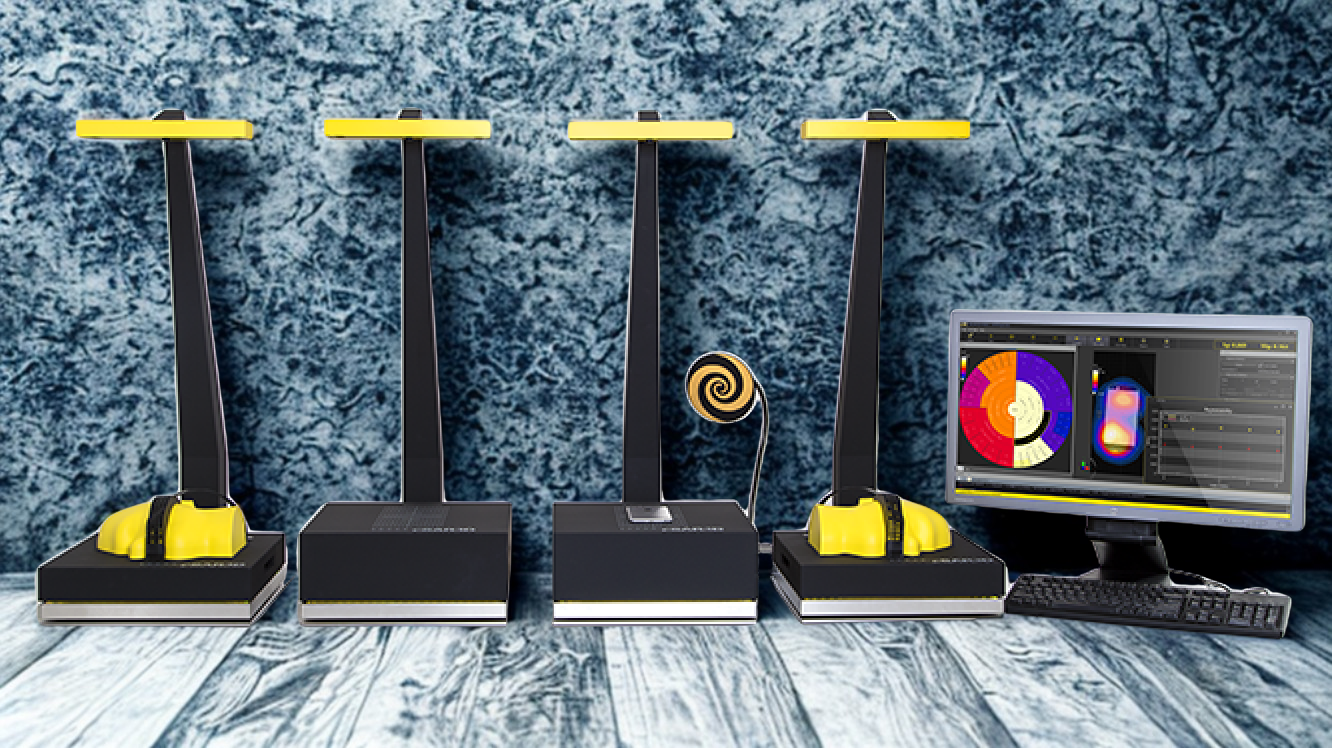

cSAR3D

cSAR3D ve DASY83D neden SAR testlerinde size avantaj sağlar?

cSAR3D piyasadaki en hızlı Özgül Soğurma Oranı (SAR) ölçüm sistemidir ve her ortamda kullanılabilir. Bir saniyeden kısa bir süre içinde, tam SAR dağılımı ve tepe uzaysal ortalama SAR ölçülür ve görüntülenir. Bu benzersiz hız, önemli ölçüde zaman tasarrufu sağlar ve aşağıdaki gibi özellikleri mümkün kılar:

Dinamik güç kontrolü veya anten anahtarlamalı çeşitliliğe sahip cihazlar için gerçek zamanlı olarak zaman ortalamalı SAR ölçümü,
tetikleme mesafesi ve kapsama alanı dahil olmak üzere doğru yakınlık sensörü değerlendirmesi.

cSAR3D, piyasadaki en gelişmiş ve en doğru vektör dizili SAR ölçüm sistemi olarak kabul edilmektedir. IEC 62209-3 ile tamamen uyumludur.

cSAR3D fantomları (Düz, Sol Başlı, Sağ Başlı) kompakttır ve özel bir laboratuvar ortamı olmadan çeşitli ortamlarda (üretim hatları veya mühendislik tezgahı dahil) kullanılabilir.

UYGULAMALAR :
- Uyumluluk Değerlendirmesi
- Tarama
- Prototip Testi
- Kalite Güvence
ÖZELLİKLER
- Gelişmiş Dizi Teknolojisi
- Test Otomasyonu
- Baz İstasyonu Simülatörü entegrasyonu
- Test Raporlama
- Kalibrasyon
- Doğrulama

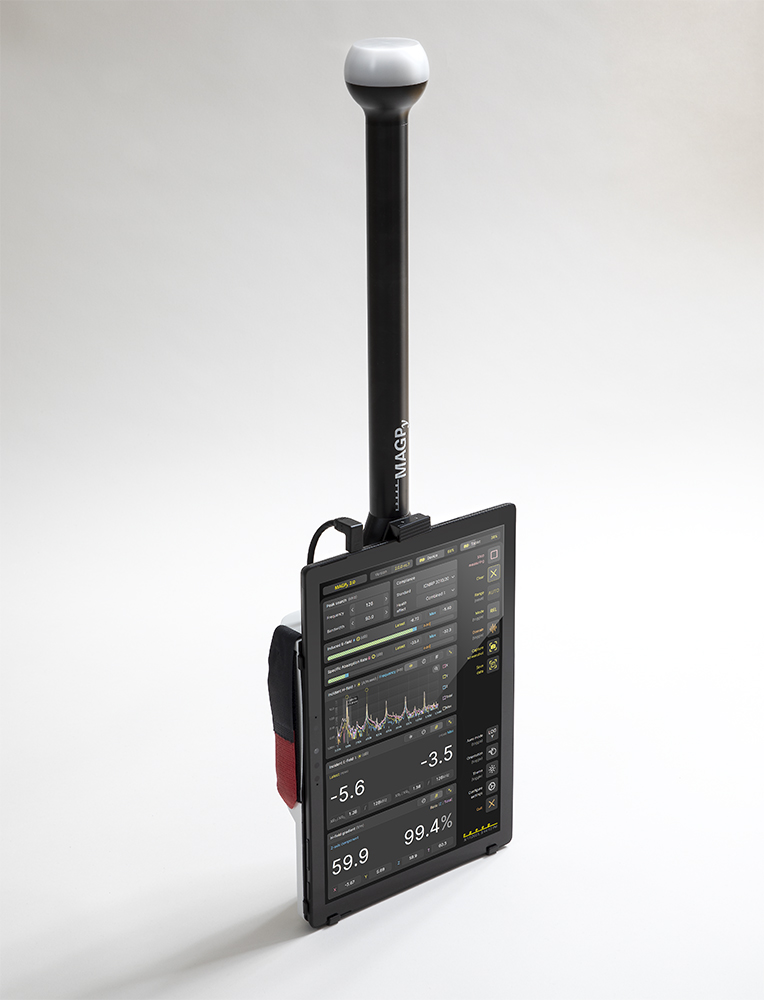

MAGPy Version 2
(El Tipi ve
Robot Tabanlı Sistemler)

MAGPy Sürüm 2 nedir?

Manyetik Genlik ve Gradyan Prob Sistemi (MAGPy) Sürüm 2, kablosuz güç aktarım (WPT) sistemlerinin ve 3 kHz ile 10 MHz arasında çalışan diğer yakın alan kaynaklarının ulusal ve uluslararası düzenlemelere uygunluğunu göstermek için en gelişmiş çözümdür. Robot tabanlı sistem olan DASY8/6 Module WPT, piyasadaki en doğru sistemdir ve IEC PAS 63184 Madde 5.2.5, FCC KDB 680106 D01 ve ISED Canada SPR-002’ye göre 4 MHz’in altındaki temel kısıtlamalarla laboratuvarda doğrudan karşılaştırma yapılmasını sağlar; ≥4 MHz frekanslar için DASY8/6 Module SAR en doğru çözümdür. MAGPy Version 2 el sistemi, büyük bobinli (>100 mm) cihazların temel kısıtlamalara veya referans seviyelerine uygunluğunu yerinde göstermek için en uygun sistemdir. El tipi ve robot tabanlı sistemlerin her ikisi de diğer cihazlara göre önemli avantajlar sunmakta ve 40 dB’den daha büyük maruziyetin fazla tahmin edilmesini azaltmaktadır. MAGPy Sürüm 2, sistemi en son yasal gerekliliklerle uyumlu hale getiren MAGPy Sürüm 1’in (üretimden kaldırılmıştır) yeniden tasarımıdır.

Fantomlar - (Phantoms)

SPEAG Fantomları nedir?

SPEAG, özgül soğurma oranı (SAR), havadan (OTA), bağlantı bütçesi ve yakınlık sensörü testlerinin yanı sıra anten yapılarına gerçekçi bir yük taklit etmek için çok çeşitli fantomlar sunar.

SAR : DASY ölçüm sistemlerimizle dozimetrik yakın alan (SAR) testi için fantomlar.
OTA : CTIA OTA ve genel bağlantı bütçesi testleri için elektromanyetik (EM) fantomlar.
PROXIMITY : Kablosuz cihazlara yerleştirilen yakınlık sensörlerinin aktivasyon bölgelerini test etmek için fantomlar.
ÖZEL ÜRETİM : Genelleştirilmiş ve kullanıcı tarafından belirlenmiş EM fantomları.

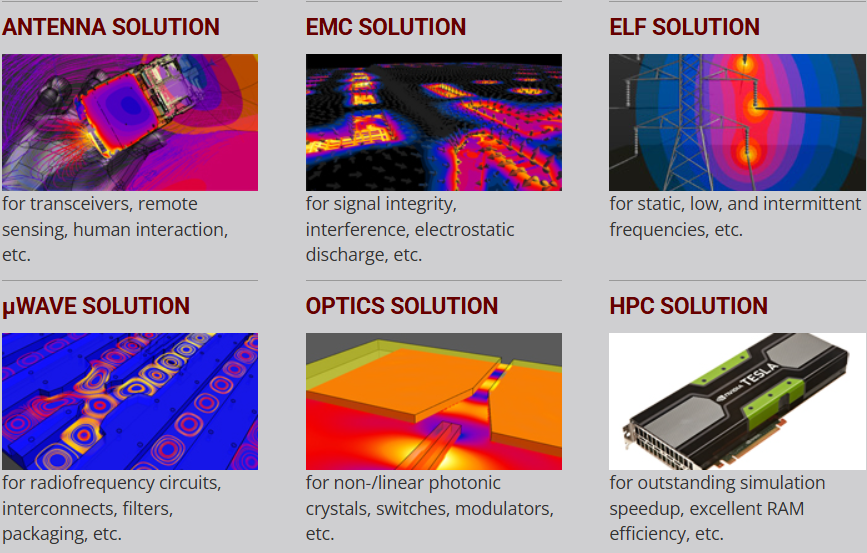

SEMCAD X

SEMCAD X Matterhorn

SEMCAD X Matterhorn tam dalga 3D elektromanyetik (EM) simülasyon yazılımı, çeşitli mühendislik zorluklarını ele almak için özel olarak tasarlanmış, sorunsuz bir şekilde entegre edilmiş yeni bir çözüm paketi sunar. Güvenlik değerlendirmesi, EM paraziti ve uyumluluğu (EMI/EMC), anten tasarımı ve optimizasyonu, 5G, kablosuz güç aktarımı (WPT), dozimetri, optik, yüksek performanslı bilgi işlem (HPC) ve mikrodalga ve mm dalga dalga kılavuz cihazlarının tasarımı gibi çok çeşitli uygulamaları desteklemek için doğru akımdan (DC) aşırı düşük frekansa (ELF), mikrodalgalardan ışığa kadar tüm frekanslardaki alanların simülasyonları için uygundur.

SEMCAD X Matterhorn veya Sim4Life?

SEMCAD X Matterhorn birçok açıdan önde gelen hesaplamalı yaşam bilimleri platformu Sim4Life ile aynıdır. İki yazılım ürünü aynı kod tabanını paylaşır ve varsayılan olarak içerdikleri hesaplama modülleri ile farklılık gösterir. Birbirleriyle tamamen uyumludurlar: yani SEMCAD X simülasyon projeleri Sim4Life içinde açılabilir ve çalıştırılabilir. Sim4Life yükseltmesi ile ilgili sorularınız için lütfen bizimle iletişime geçin.

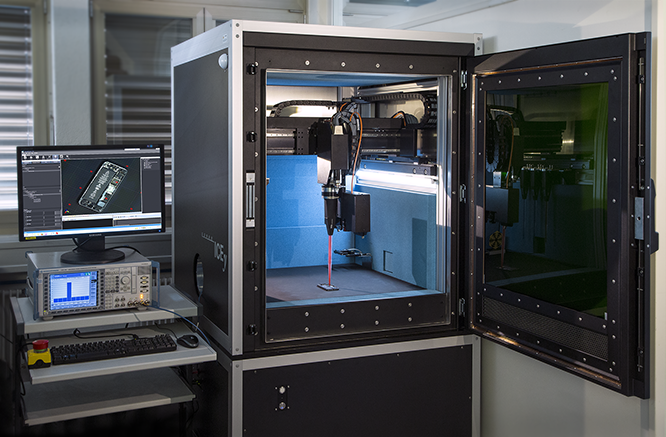

ICEy - Girişim ve Uyumluluk Değerlendirme Sistemi (üretim durduruldu)

ICEy nedir?

ICEy, mikrometre hassasiyeti ve yüksek derecede ölçüm otomasyonu sunan en gelişmiş reaktif yakın alan EM tarama sistemidir. ICEy, 5G milimetre dalga vericilerinin uyumluluk testlerinin yanı sıra yüksek düzeyde entegre elektronik cihazlarda EM parazit ve uyumluluk (EMI/EMC) analizi için tercih edilen tarama aracıdır. ICEy, uluslararası kalibrasyon standartlarına göre izlenebilir test altındaki cihazın (DUT) doğru EM ölçümlerini sağlar ve ayrıca EMI/EMC ölçüm sonuçlarının laboratuvarlar arası bağımsız karşılaştırılabilirliğine olanak tanır. ICEy, yonga seti, EM paketleme, mobil iletişim ve tıbbi pazarlar için endüstri ile yakın işbirliği içinde geliştirilen hassas, kullanıcı dostu, verimli, hızlı ve son derece otonom yakın alan analizleri için tüm özellikleri destekleyen anahtar teslimi bir test yatağıdır.

ICEy-EMC : ICEy-EMC, piyasadaki en gelişmiş yakın alan EMC tarayıcısıdır. SPEAG’ın TDS prob teknolojisi ve ICEy’in gelişmiş bilgisayar-vizyon tabanlı yüzey tarama teknolojisi, ICEy’i veri sayfasına hazır, izlenebilir yakın alan emisyon verileri sağlayan piyasadaki tek EMC tarayıcı haline getirmektedir.
ICEy-mmW :ICEy-mmW, Ar-Ge milimetre dalga yakın alan tarama gereksinimleri için özel olarak tasarlanmıştır. ICEy, mikrometre hassasiyetinde konformal taramalara izin veren gelişmiş bilgisayar-vizyon tabanlı yüzey tarama teknolojisini kullanır.

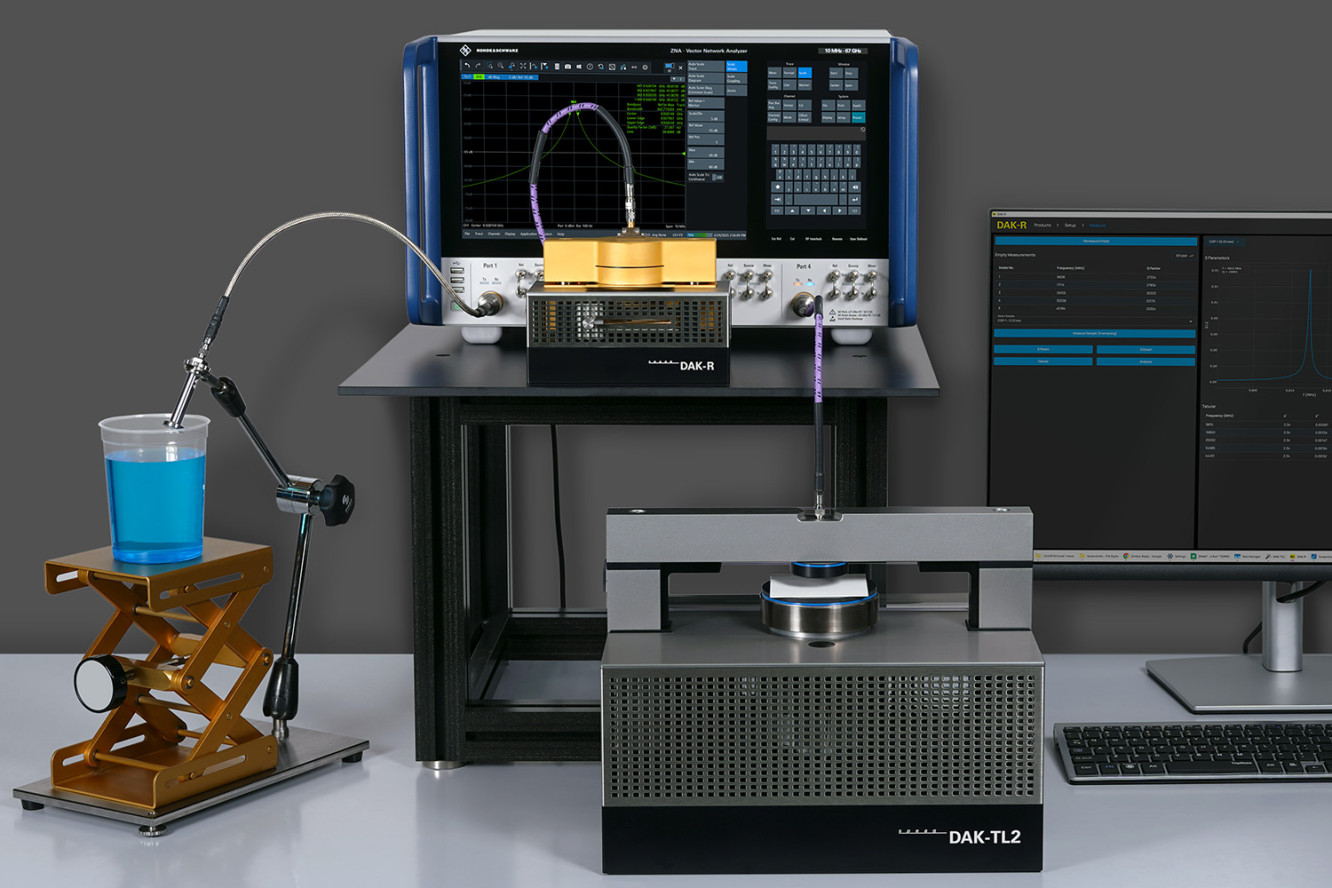

DAK -
Dielectric Assessment Kit -
Dielektrik Değerlendirme Kiti

Malzemelerin Dielektrik Özelliklerinin Ölçülmesinin Önemi

Dielektrik spektroskopisi, malzemelerin dielektrik özelliklerini, yani bir malzemenin uygulanan bir elektromanyetik (EM) alana, alanın frekansının bir fonksiyonu olarak nasıl tepki verdiğini karakterize etmek için kullanılır. Dijital çağda karmaşık yeni teknolojilerin ortaya çıkmasıyla birlikte, dielektrik verileri doğru, hızlı ve güvenilir bir şekilde ölçme yeteneği, örneğin enerji ve otomotiv sektörleri için gelişmiş malzemelerin geliştirilmesi veya elektronik, telekomünikasyon ve tıbbi cihazlarda kullanılan malzemelerin optimizasyonu için giderek daha önemli hale gelmektedir.

SPEAG’ın DAK (Dielektrik Değerlendirme Kiti) bağlamında dielektrik spektroskopisi, geniş bir frekans aralığında sıvıların, katıların ve yarı katıların bağıl geçirgenliğinin (ε’ ve ε”) gerçek ve hayali kısımlarını doğru bir şekilde karakterize etmek için kullanılır. DAK cihazlarının gelişmiş donanım teknolojisi ve sezgisel yazılımı, telekomünikasyon, malzeme bilimi, biyoelektromanyetik ve biyomedikal araştırmaların yanı sıra otomotiv, elektronik ve gıda endüstrilerindeki uygulamalar için ideal olan hassas, doğru ve tahribatsız ölçümler için tasarlanmıştır. SPEAG’ın DAK cihazları doğrulukları, hızları ve kullanım kolaylıkları ile ünlüdür ve ürün geliştirme, kalite kontrol ve bilimsel araştırmalar için gerekli olan kapsamlı dielektrik karakterizasyon çözümleri sunar.

DAK-R :
DAK-R, ince, düşük kayıplı alt tabakaların (0,1-3 mm) tahribatsız dielektrik ölçümü için gelişmiş bir çözümdür. Yenilikçi bir bölünmüş silindir rezonatör (SCR) tasarımı kullanarak, istenmeyen rezonansları bastırarak ve 10, 17, 26, 35 ve 45 GHz’de doğru geniş bant ölçümleri sağlayarak geleneksel SCR’leri aşar – hepsi tek bir cihazda. IPC TM-650 2.5.5.13 ile uyumlu olan bu cihaz, bir malzemenin bağıl geçirgenliğini ve kayıp tanjantını belirlemek için TE01n rezonans modlarını kullanır. DAK-TL2 ile eşleştirilen DAK-R, hassas, geniş bant dielektrik karakterizasyonu için yeni bir ölçüt belirler.
DAK-TL2 :
DAK-TL2*, SPEAG’ın ince katmanlardaki malzemelerin dielektrik özelliklerini geniş bir frekans aralığında yüksek hassasiyetle ölçmeye yönelik en son nesil yeniliğidir. İnce Katmanlar için Dielektrik Değerlendirme Kiti Sürüm 2 (DAK-TL2), 4 MHz – 67 GHz frekans aralığında sınırlı kalınlıktaki (100 µm – 10 mm) katı ve yarı katı malzemelerin ve küçük miktarlardaki (10 – 50 mL) sıvıların tahribatsız ölçümünü sağlar. Özellikle ince katıların, küçük sıvı hacimlerinin ve değerli biyolojik örneklerin karakterizasyonu için çok uygun olan DAK-TL2, sınırlı boyut veya hacimdeki örneklerin dielektrik karakterizasyonu için IT’IS Vakfı tarafından formüle edilen yeni bir algoritmaya dayanmaktadır.
DAK-TL2 için üç prob konfigürasyonu mevcuttur:
- DAK12-TL2: 4 – 600 MHz
- DAK-3.5-TL2: 200 MHz – 20 GHz
- DAK-1.2E-TL2: 5 – 67 GHz
Prob seçimi, ilgilenilen frekans aralığına ve test edilecek malzemenin boyutuna ve türüne bağlıdır. Sistem, ek problar satın alınarak kolayca genişletilebilir.

DAK – SPEAG’ın Dielektrik Değerlendirme Kiti Ürün Grubu DAK/S, DAK-TL2 ve DAK-R nedir?

SPEAG’ın Dielektrik Değerlendirme Kiti (DAK) ürün grubu, telekomünikasyon, otomotiv, elektronik, kimya, gıda ve tıp endüstrilerindeki çeşitli uygulamalar için 4 MHz ila 67 GHz arasındaki çok geniş frekans aralığında yüksek hassasiyetli dielektrik parametre ölçümleri (geçirgenlik, iletkenlik, kayıp tanjantı) sunar. DAK ürün grubu (i) tek bir ölçümde 10, 17, 26, 35 ve 45 GHz’de düşük kayıplı malzeme karakterizasyonu için dünyanın ilk geniş bant rezonatör kavitesi olan DAK-R; (ii) ince katmanlı malzemeleri ve küçük hacimli sıvıları ölçebilen ilk sistem olan DAK-TL2; (iii) DAK tek probları ve (iv) DAK Sisteminden oluşmaktadır.

DAK-R’nin rezonatör boşluğu, iki portlu (S12) ölçümler için bir vektör ağ analizörüne (VNA) bağlanır. Boş boşluğun rezonans frekansını ve Q faktörünü ölçtükten sonra, Q faktörünü ve rezonans frekansını değiştiren bir örnek boşluğa yerleştirilir. DAK-R yazılımı bu değişimlere dayanarak geçirgenliği ve kaybı hesaplar.

DAK-TL2, DAK ve DAKS’de prob, prob ucundaki karmaşık yansıma katsayısının (S11) ölçümü için bir VNA’ya bağlanır. DAK yazılımı daha sonra ölçülen S11’i test edilen malzemenin karmaşık geçirgenliğine (ε) dönüştürmek için kullanılır.

DAK :
DAK cihazı, bir montaj kolu tarafından desteklenen ve yüksek kaliteli bir kablo ile uyumlu herhangi bir VNA’ya bağlanan tek bir açık uçlu koaksiyel probdan oluşur. Gelişmiş algoritmalar sayesinde DAK problarının frekans aralığını test edilen malzemeye zarar vermeden ve belirsizlikten ödün vermeden 4 MHz’e (DAK-12) ve 67 GHz’e (DAK-1.2E) kadar genişleten üç ayrı prob mevcuttur. SPEAG’ın hassas üretim taahhüdü, minimum istenmeyen yansımalara sahip problar üretir ve optimize edilmiş prob malzemeleri ve şekilleri, test edilen malzeme ile mükemmel temas sağlar. Ölçümler arasında minimum çapraz kontaminasyon için probların temizlenmesi kolaydır. Son derece doğru ve hassas ölçümler için anahtar olan mükemmel sistem kalibrasyonu için yeni bir kısa devre bloğu her DAK satın alımına dahildir.
Üç DAK tekli prob çözümü mevcuttur:
- DAK-12: 4 MHz – 3 GHz
- DAK-3.5: 200 MHz – 20 GHz
- DAK-1.2E: 5 – 67 GHz
Prob seçimi ilgilenilen frekans aralığına bağlıdır ve sistem ek problar satın alınarak kolayca genişletilebilir
DAKS :
DAK Sistemi, tek problu DAK cihazı ile aynı prob teknolojisine dayanmaktadır, ancak kablo hareketlerinden kaynaklanan faz bozulmalarını ortadan kaldırmak için sert bir bağlantı yoluyla entegre edilmiş vektör reflektometresi ile
DAKS’ın iki versiyonu mevcuttur:
DAKS-12: 4 MHz – 3 GHz, with integrated vector reflectometer model R60 from Copper Mountain Technologies
DAKS-3.5: 200 MHz – 14 GHz with integrated vector reflectometer model R140 from Copper Mountain Technologies

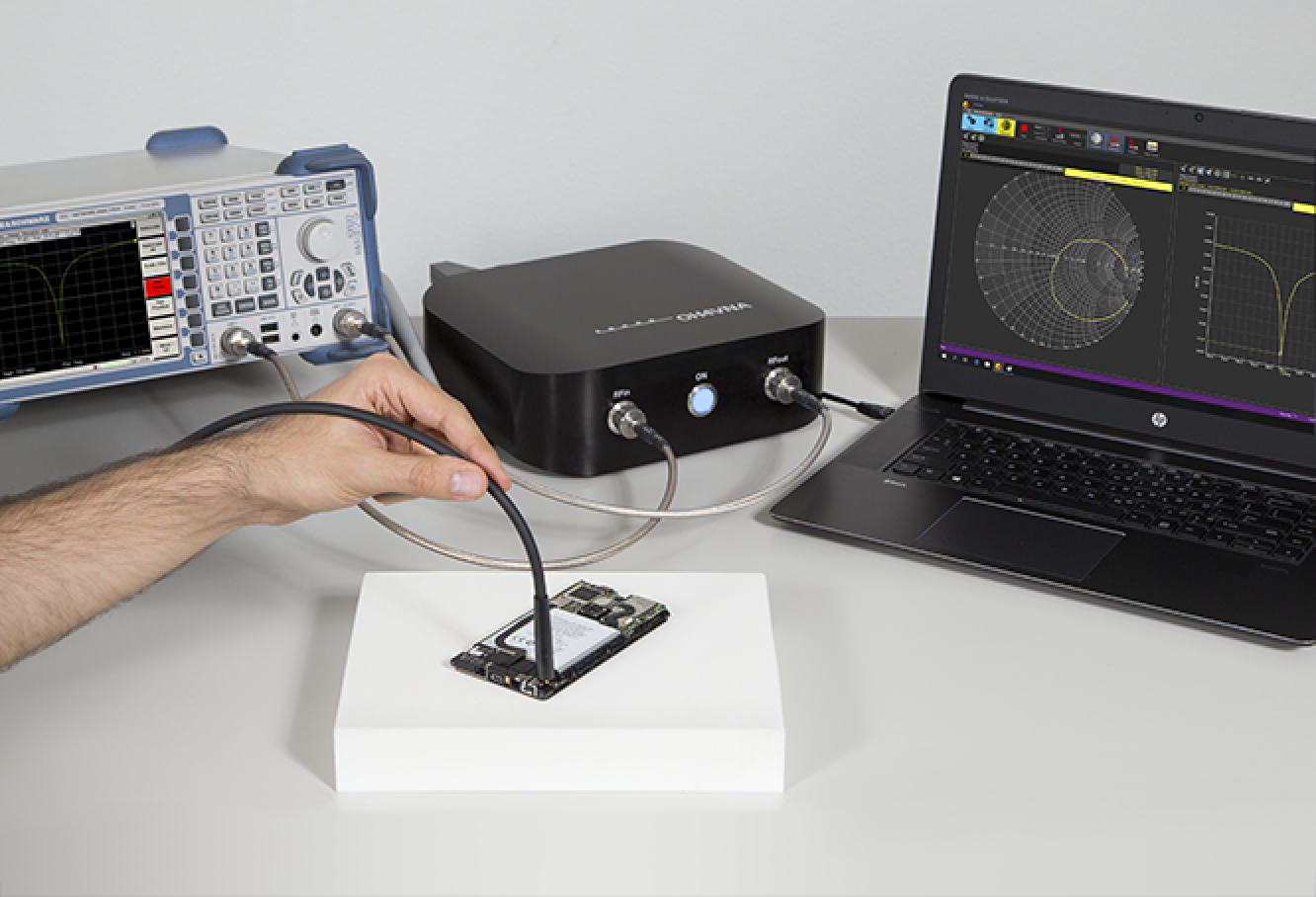

OH4VNA -
Vektör Ağ Analizörleri için Optik Başlık

OH4VNA nedir?

OH4VNA, 500 MHz – 6 GHz frekans aralığında elektriksel olarak küçük antenlerin S11’ini ölçmek için en güvenilir araçları sunan çift yönlü bir radyofrekans (RF-) fiber üstü bağlantıdır. Daha önce, mobil, vücuda takılan veya implante edilen cihazlarda, anten performansının tam olarak ölçülmesi, antene bağlı RF kablolarının varlığı nedeniyle genellikle ciddi şekilde engelleniyordu, bu da cihazın elektriksel boyutunu ve dolayısıyla ölçülecek antenin empedansını değiştiriyordu. OH4VNA ile, kanıtlanmış zaman alanı sensörü (TDS) teknolojimize dayanan, anten portuna giden RF kablosunun yerini harici veya pil gücü gerektirmeyen, rahatsız edici olmayan bir fiber optik sistemin aldığı yeni bir sistem sunuyoruz. Bu sistem, anten tarafından oluşturulan RF elektromanyetik (EM) alanlara karşı şeffaf olduğundan ve bu nedenle cihazın tamamen izole koşullar altında karakterize edilmesine izin verdiğinden, bu büyük bir atılımdır.

OH4VNA :
OH4VNA sistemi, elektriksel olarak küçük antenlerin hassas S11-parametre ölçümleri için optimize edilmiştir. OH4VNA aşağıdakilerle uyumludur:
- Modern vektör ağ analizörlerinin çoğu
- SIM4Life (veri içe ve dışa aktarma)
- Çoğu 3. parti mikrodalga devre tasarım aracı (veri içe ve dışa aktarma)

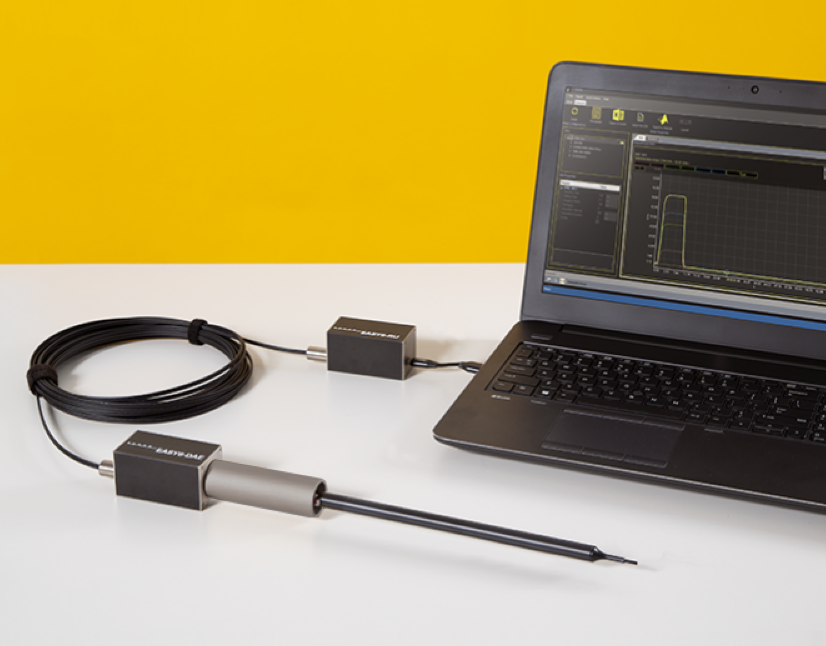

EASY6

EASY6 nedir?

EASY6, SPEAG’ın yaygın olarak kullanılan Elektromanyetik (EM) Maruziyet Toplama Sistemi EASY4MRI’nin tamamen yeniden tasarlanmasıdır. EASY6 daha küçüktür, daha uygun maliyetlidir ve E/H-alan, dozimetrik ve sıcaklık probları dahil olmak üzere 16 adede kadar klasik probumuzu optik bir bağlantı (EASY6-DAE + EASY6-EoF + EASY6-RU) aracılığıyla bilgisayara bağlar. EASY6, manyetik rezonans görüntüleme (MRI) ve EM’nin düşmanca olduğu ortamlarda bile her yerde çalışmak üzere tasarlanmıştır.

TDS Sistemleri

TDS (Time Domain Sensor) nedir?

Zaman Alanı Sensörü probları, 10 MHz – 6 GHz arasında çok geniş bir frekans aralığında çalışan minyatürleştirilmiş, aktif, tamamen izole edilmiş manyetik ve elektrik yakın alan problarıdır. SPEAG’ın TDS teknolojisi hem frekans hem de zaman alanlarında çalışarak hassas genlik ve faz ölçümleri için benzersiz hassasiyet ve uzamsal çözünürlük sağlar. TDS, EM şeffaflığı ile gürültü ve parazit bağışıklığının gerekli olduğu tüm yakın alan uygulamalarında geleneksel iletken EMC problarına göre muazzam avantajlar sağlar. Tüm TDS sistemleri SPEAG’ın ISO17025 sertifikalı kalibrasyon laboratuvarında kalibre edilir.

TDS SNI : TDS SNI sistemi, SPEAG’ın TDS teknolojisi ile doğru ve izlenebilir, rahatsız edici olmayan yakın alan EM koklama uygulamaları için optimize edilmiştir.
TDS Standalone : TDS Standalone sistemi, zorlu ve EM-düşman ortamlarda doğru, izlenebilir EM ölçüm uygulamaları için optimize edilmiştir. MRI ortamları için de uygundur.
TDS RFoF1P : RFoF1P sistemi, SPEAG’ın fotonik TDS teknolojisine dayanan 1 portlu bir RF-over-fiber bağlantısıdır. TDS, 100 kHz – 10 GHz aralığında çalışan minyatür, elektriksel olarak tamamen yalıtılmış bir dönüştürücüdür.
TDS RFoF1P4MED : RFoF1P4MED, indüklenmiş voltaj ölçümleri için minyatür bir aktif elektro-optik geniş bant sensör sistemidir. RFoF1P4MED, MRI ve diğer EM-düşman ortamlarda kullanım için optimize edilmiştir.
ICEy : ICEy (Girişim ve Uyumluluk Değerlendirme Sistemi), yüksek düzeyde entegre elektronik cihazlarda EM girişimini ve uyumluluğunu (EMI/EMC) analiz etmek için en gelişmiş reaktif yakın alan tarama sistemidir. ICEy modülü EMC, EMC yakın alan tarama uygulamaları için özel olarak tasarlanmıştır. ICEy modülü mmW, milimetre dalga kaynaklarının reaktif yakın alanındaki güç yoğunluğunu taramak için en doğru aracı sağlar.
OH4VNA : OH4VNA, 500 MHz – 6 GHz frekans aralığında elektriksel olarak küçük antenlerin S11’ini ölçmek için en güvenilir araçları sunan çift yönlü bir radyofrekans (RF-) fiber üstü bağlantıdır.
